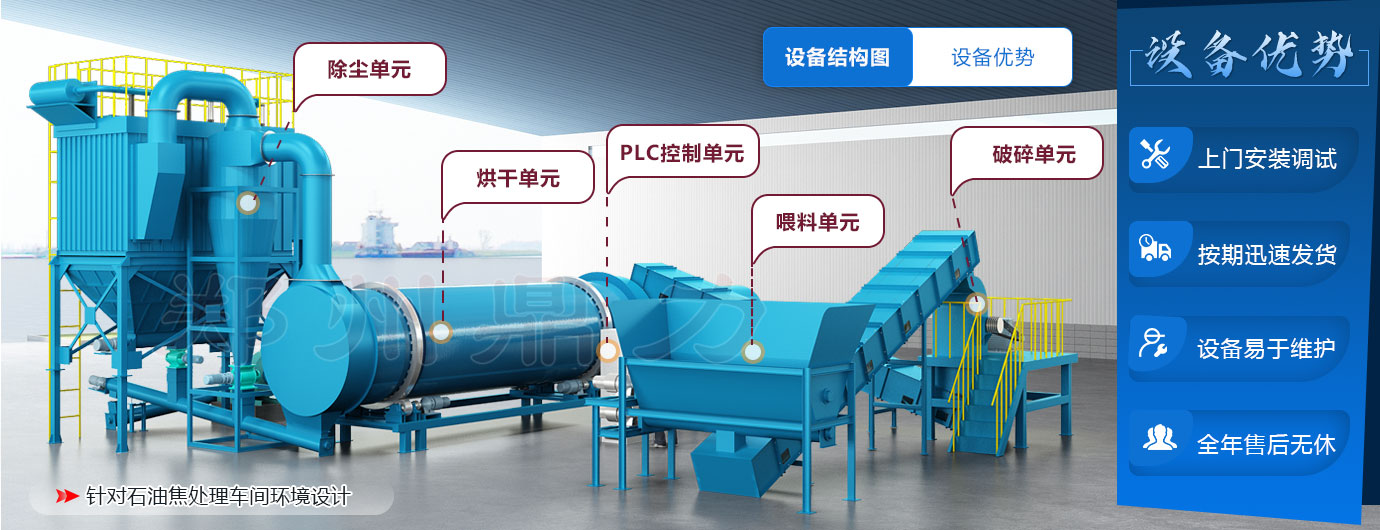

石油焦烘干系統由破碎機、粉碎機、燃氣（油）熱風爐、三層滾筒烘干機、旋風除塵器、脈沖袋式除塵器、輸送設備、包裝機和配電操作控制裝置構成。

石油焦物料流程是：水分12-15％的石油焦，由破碎粉碎機粉碎到10mm以下，輸送進入滾筒的實現順流烘干，石油焦在內層的抄板下不斷抄起、散落呈螺旋行進式前進，經過內、中、外三層滾筒，實現石油焦和熱風質熱交換，達到干燥效果的石油焦在風力和自身重力作用下快速行進排出滾筒，石油焦在控制行程內進行充分干燥，由此達到干燥效果，物料水分降低到3%以下，完成干燥過程，由螺旋輸送機排出。控制系統監控和自動調整運行參數，保證石油焦烘干產能、產品質量和安全穩定運行。

烘干氣體流程是：天然氣或者柴油由燃燒器燃燒產生高煙氣，經過潔凈空氣調溫溫度到180-300℃，被烘干機后引風機吸入烘干機烘干石油焦、蒸發水分，溫度降低到50-80℃排出烘干機，含塵濕氣經過旋風除塵器收料、脈沖袋式除塵器過濾凈化達標排放。
