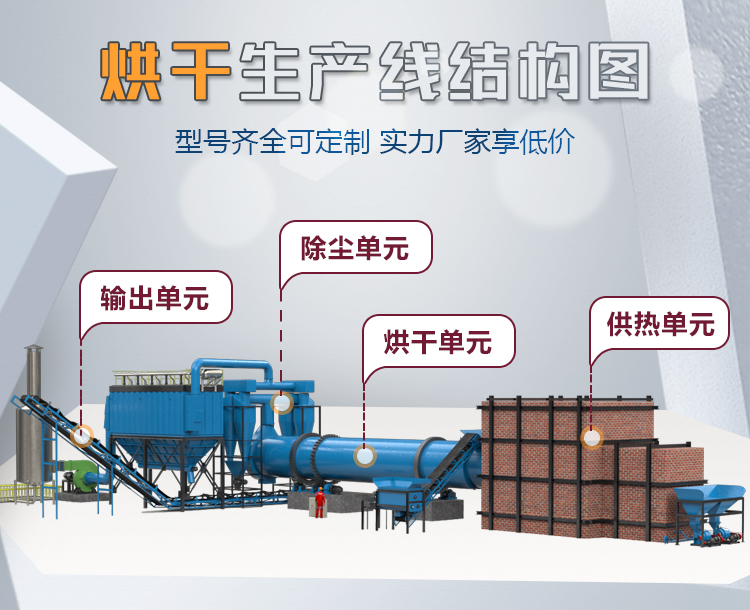

鎳渣滾筒烘干機主要由熱風爐（多熱源燃燒機）、上料輸送機、滾筒烘干機、出料輸送機、引風機、旋風除塵器、袋式除塵器（或者濕式除塵器）和操作控制系統構成。該套設備工作原理如下：濕鎳渣進入干燥滾筒后分以下幾個工作區：一是導料區，濕鎳渣進入此區與高溫熱風接觸迅速蒸發水分，鎳渣在大導角的導料板抄動下，形不成粘結便被導入下一個工作區；二是抄起清理區，濕料在此區被抄板抄起形成料幕狀態，鎳渣落下時易形成粘結滾筒壁現象，在此區由于設備設計有清掃裝置，清掃裝置便十分合理地清掃了內壁粘附的鎳渣，在這個過程中，清掃裝置對于鎳渣團球結塊也起破碎作用，從而增加了熱交換面積，提高了干燥速率；三是傾斜揚料板區，濕鎳渣在此區已 呈低水分松散狀態，鎳渣在此區已不具有粘結現象，經過充分熱交換后礦渣達到所要求的水分狀態，進入出料區；四是出料區，滾筒在此區不設抄板，鎳渣在此區滾動滑行至排料口，完成整個烘干過程。
