在直熱式回轉滾筒烘干機設備中被干燥的物料與熱風直接接觸，以對流傳熱的方式進行干燥。按照熱風與物料之間的流動方向，分為并流式和逆流式。在并流式中熱風與物料移動方向相同，入口處溫度較高的熱風與濕含量較高的物料接觸。因物料處于表面汽化階段，故產品溫度仍然大致保持濕球溫度。出口側的物料雖然溫度在升高，但此時的熱風溫度已經降低，故產品的溫度升高不會太大。因此選用較高的熱風入口溫度，不會影響產品的質量。這對于熱敏性物料的干燥包括那些含有易揮發成份物料的干燥，例如肥料行業中銨基鹽的干燥是適宜的。但對于銨基鹽的干燥，物料溫度應低于90℃以免發生燃燒。另外，對于附著性較大的物料，選用并流干燥也十分有利。在逆流式中熱風流動方向和物料移動方向相反。對于耐高溫的物料，采用逆流干燥，熱利用率高。干燥器的空氣出口溫度在并流式中一般應高于物料出口溫度約10 -20℃ 。在逆流式中空氣出口溫度沒有明確規定，但設計時采用 100℃ 作為出口溫度比較合理。

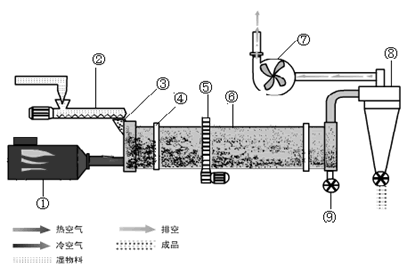

①熱源 ②上料機 ③進料機 ④跑帶 ⑤大齒輪 ⑥回轉滾筒⑦引風機 ⑧卸料器 ⑨出料機

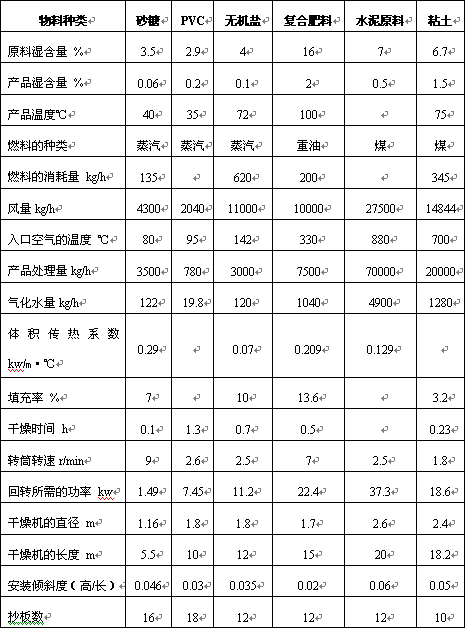

表 10-1常規直熱式回轉滾筒烘干機運轉實例（逆流式）

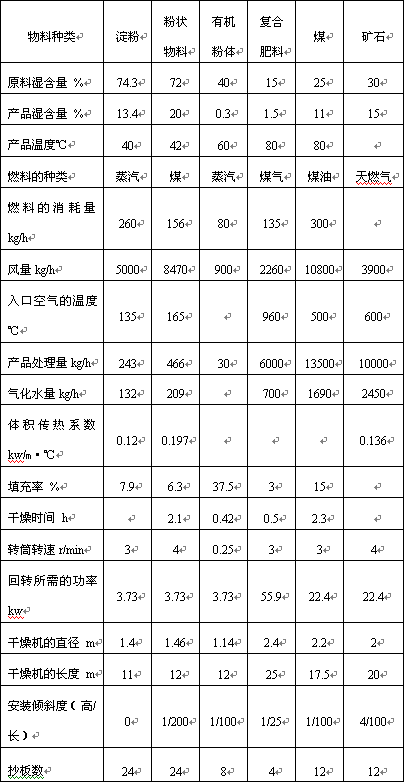

表 10-2常規直熱式回轉滾筒烘干機運轉實例（并流式）
